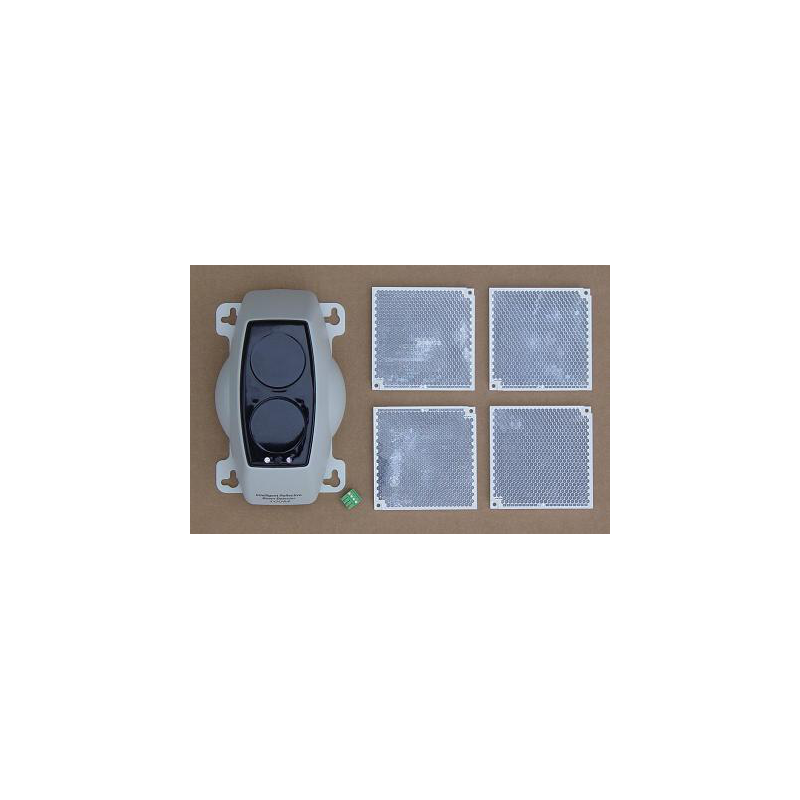

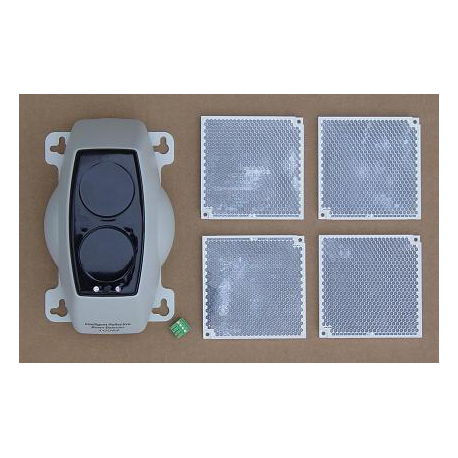

FIREBEAM 80-100M AVEC REFLECTEUR ET MODULE SIMPLE XP95

FB085003

FIREBEAM 80-100M AVEC REFLECTEUR XP95

Plus de détails

En savoir plus

FIREBEAM 80-100M AVEC REFLECTEUR XP95

Certificat de conformité CE 0786-CPD-20241

Principe de fonctionnement

- Détecteur infrarouge avec réflecteur
- Message d'alarme sur l'interruption progressive du faisceau infrarouge
- Réglage automatique de la puissance d'émission en cas de pollution (compensation de dérive)
- Auto-alignement à partir d'une intensité de signal inférieure à 90% de la longueur d'onde 870nm
- Angle de réglage maximal 15 °
- Classe de protection IP65
- Plage de température de -10 ° C à + 55 ° C sans condensation ni formation de glace Humidité 0% à 95% d'humidité relative sans condensation
- Tension d'alimentation 11Vdc - Consommation 30Vdc au repos 3,6mA @ 24Vdc
- Consommation en alarme 4mA @ 24Vdc
- Gamme Avec 1 réflecteur: 5 à 40 mètres; Avec 4 réflecteurs: 40 à 80 mètres; Avec 9 réflecteurs: 80 à 100 mètres
- Sensibilité 25% à 50% détournement réglable par% (Défaut: 35%)
- Contact d'alarme 1 contact de commutation libre de potentiel 2A / 30Vdc
- Délai d'alarme de 2 à 30 secondes réglable par seconde (par défaut: 10 sec)
- Contact de défaut 1 Contact de commutation sans tension 2A / 30Vdc Fail-safe
- Délai d'erreur de 2 à 60 secondes réglable par seconde (par défaut: 10 sec)
- Message d'erreur en cas de: Eclipse soudaine à 100% du rayon infrarouge; Tension d'alimentation inférieure à 9Vdc; Alignement du détecteur FIREBEAM Éteindre le détecteur via le
pièce d'opération; Compensation de dérive maximale due à la pollution
- Alarme et indication de panne
- Informations textuelles sur l'affichage de la partie contrôle et programmation
- Sur l'émetteur / récepteur infrarouge et la partie contrôle et programmation:
- LED rouge: alarme
- LED jaune: défaut Câblage 4 fils: 2x circuit XP95 sous forme de boucle et 2x alimentation 24Vdc Section en fonction de la longueur du câble
